TR-606 Roland
Batteria elettronica con programmazione a step e suoni analogici (simili alla-Tr 808). Con una semplice modifica realizzabile da chiunque sappia usare un saldatore è possibile avere le uscite separate dei suoni.


 Catalogo Batterie Elettroniche Roland anni 80'


Modifica per realizzare le uscite separate

Acquistare 5 prese mini-jack (da 3,5 mm) o 5 connettori RCA mono da pannello, che costituiranno le vostre nuove uscite.

Per aprire la Drumatix dovrete togliere le pile e svitare le 6 viti poste sul guscio inferiore, che potrà così essere rimosso. Per liberare il blocco dei circuiti stampati e sufficiente svitare le due viti di fissaggio del vano di alloggiamento delle pile.

Tutti i componenti (inclusi tasti, leds e potenziometri) sono montati direttamente sul blocco dei circuiti; potrete quindi asportare il pannello frontale senza ulteriori manovre.

La prima operazione da effettuare e quella di praticare i fori che dovranno ospitare le nuove uscite; tali fori dovranno avere un diametro di circa 5 mm e andranno praticati sulla parete superiore del pannello frontale, cercando di allineare ciascun foro con il controllo di volume della voce di cui fornirà l'uscita.

Evitate di usare il trapano elettrico, che potrebbe scheggiare la plastica pregiudicando l'estetica del risultato finale; dato che la plastica e facilmente lavorabile e che lo spessore da perforare e di soli 2 mm, e indubbiamente più sicuro servirsi di un trapano a mano (o, in alternativa, di un semplice punteruolo e di una limetta a sezione circolare).

Con un po' di pazienza e di perizia non vi sarà difficile ottenere un risultato finale inappuntabile.

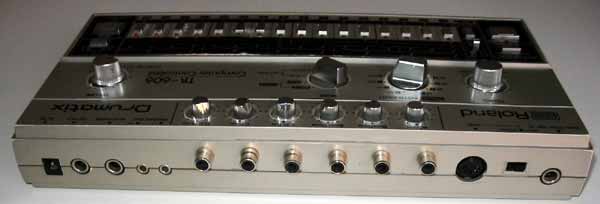

Tr-606 modifica - modify






Dopo aver inserito e bloccato le 5 prese mini-jack nei rispettivi fori potrete iniziare a far scaldare il saldatore. Per cominciare dovrete collegare tra loro le masse delle 5 prese servendovi di un unico spezzone di filo di rame scoperto, che costituirà così il vostro buss di terra.

Quindi dovrete saldare 5 spezzoni di filo di rame (circa 6 cm) ai poli caldi delle 5 prese. Il filo di rame dovrà essere del tipo normalmente usato per connessioni elettroniche (spessore 1-1,5 mm, inclusa la guaina in plastica). L'altra estremità di questi 5 cavetti andrà saldata al circuito stampato principale.

Studiando tale circuito vi accorgerete che i piedini di ciascun potenziometro sono posti diagonalmente rispetto al bordo della piastra, per tutti i potenziometri il piedino da cui dovrete prelevare il segnale e quello più distante dal bordo (la foto dovrebbe esservi di aiuto).

Saldate ciascun cavetto al piedino del rispettivo potenziometro procedendo con ordine; non fatevi confondere dal potenziometro degli accenti, a cui non va effettuata nessuna connessione.

Usate un saldatore a punta fine, al massimo da 25 Watts (se non avete il saldatore adatto o se vi tremano le mani fatevi aiutare da un amico più esperto).

Infine, con un ulteriore spezzone di filo, connettete il bus di terra delle 5 prese alla pista di terra del circuito stampato, in corrispondenza di una delle due uscite trigger; in questo caso il piedino a cui dovrete agganciarvi e quello più vicino al bordo della piastra (nella foto tale connessione e evidenziata dall'uso di un cavetto bianco).

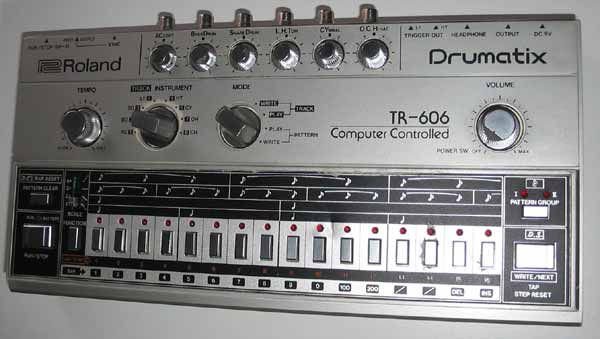

Drumatix Tr 606 (Questa è la mia..!)

Per richiudere la Drumatix dovrete asportare le manopole dei 5 potenziometri (che sbatterebbero
contro le nuove prese); quindi inserite il blocco dei circuiti stampati nelle guide del pannello frontale facendo scivolare i cavetti lungo il bordo superiore. Poi riavvitate le viti e reinserite le manopole sui perni dei potenziometri, prendendovi cura di allinearle correttamente; rimettete le pile e controllate che tutto funzioni come si deve

I segnali delle nuove uscite sono a livello di linea e non vengono influenzati dai potenziometri.

L'uscita principale resterà attiva e potrà essere usata come mandata ausiliaria nel caso desideriate sottoporre tutte le voci ad un unico effetto (l'intensità del trattamento di ciascuna voce potrà essere calibrata agendo sui vari potenziometri).

Gli accenti infine continueranno ad avere effetto sia sull'uscita principale che su quelle separate. I vantaggi offerti da questa nuova configurazione sono tanto evidenti che non credo sia il caso di starli ad elencare.

Se la Drumatix e la sola batteria elettronica a vostra disposizione sappiate che sono in commercio numerosi moduli percussivi (anche digitali) con cui potreste aggiornare le sonorità della vostra sezione ritmica.

Molti di questi moduli infatti, oltre che via pad e via trigger, possono essere pilotati anche da segnali audio impulsivi (come quelli delle nuove uscite).


Se invece avete già un'altra drum machine ma non vi siete ancora sbarazzati della vecchia Drumatix, tenete presente che i segnali delle nuove uscite possono essere facilmente trasformati in altrettanti trigger (di qualsiasi standard), e dato che la Drumatix possiede discrete capacità di sincronizzazione, potreste usarla in fase di missaggio per azionare automaticamente determinati dispositivi e/o interruttori.

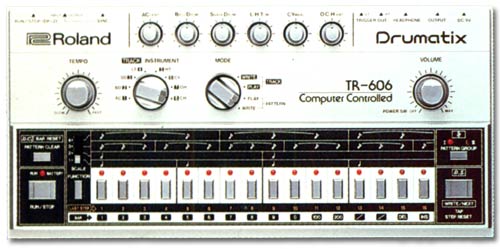

TR-606 -- Roland drumatix

The Roland Drumatix brings the creative flexibility and compositional ability of the Roland TR-808 in an inexpensive and portable package. Able to remember up to 32 different rhythm patterns, the Roland TR-606 can then be used to organize these patterns into Track Memory, thus creating full length compositions.

The Drumatix can be synchronized to the Roland TB-303 Bassline, MC-4 and MC-202 MicroComposers, and many other sequence controllers and synthesizers.

The unit has a two way power supply and comes complete with a soft case and shoulder strap.

Headphones are optional to create music anywhere.

Dimensions: 300(W) x 55(H) x 146(D) mm - (11.8" x 2.17" x 5.75") - Weight: 1.0 kg (2.2 lb.)
