| Riparazione Phaser DOD FX20-B | |
Un amico mi chiede se posso sistemare
un pedale Dod Fx20-B un phaser
stereo degli anni 90, mi racconta che aveva provato di cambiare il connettore
di alimentazione esterno, ma il pedale aveva smesso di funzionare.
Mi lascia anche un connettore di alimentazione da circuito stampato, di quelli classici da pedalini Boss, dicendomi se potevo montarlo, e di farlo uscire da dietro, soluzione un po' ortodossa, ma per me anche piu' veloce da realizzare. Visto che il pedale era stato precedentemente smanettato dal mio amico, prima di provarlo lo apro per controllare che fosse tutto ok, e che non vi fosse qualcosa di palesemente bruciato ad occhio nudo. Faccio due misure con il multimetro, e sembra tutto a posto, per cui lo chiudo sommariamente, inserisco una batteria da 9 Volts, lo collego all'amplicatore attacco la chitarra elettrica e il pedale sembra funzionare. Dico sembra perche' il suono esce, premendo il pusante on/off il led si accende e si sente una variazione timbrica, ma non l'effetto phaser. |
|
|
Girando il potenziometro speed e regen non si otteneva nessuna variazione, mentre girando il potenziometro depth si percepiva un minimo di variazione timbrica, ma nessun effetto phaser. A questo punto chiamo il mio amico che mi confessa che erano anni che
aveva questo pedale e non era sicuro che funzionasse !! |
|
|

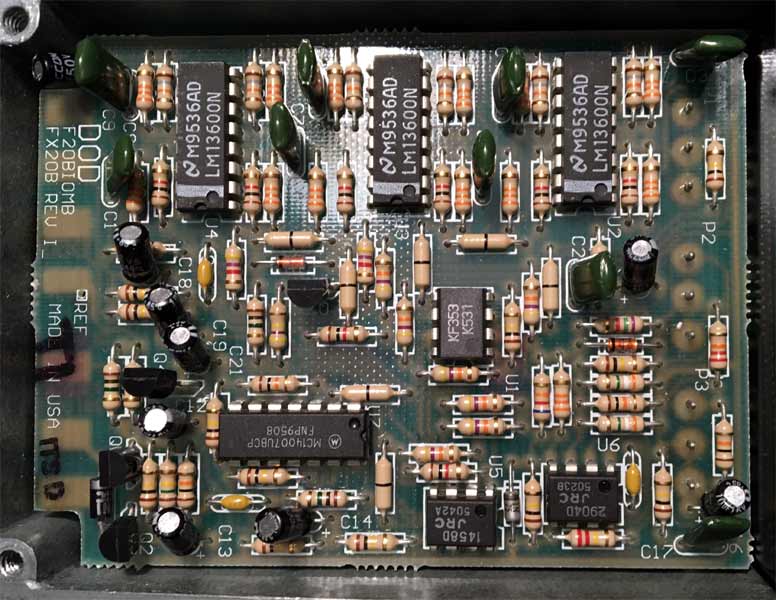

Fortunatamente sono riuscito a trovare lo schema elettrico dove si vede subito che il circuito e' protetto con un diodo dalle inversioni di polarita', per cui il mio amico con il suo tentativo di cambiare il connettore di alimentazione non poteva aver fatto danni. Guardando lo schema elettrico, si nota che i due potenziometri, speed e depth sono connessi ad un integrato siglato U6, un LM358 amplificatore bidirezionale doppio (Single Supply Dual Operational Amplifiers). Questo integrato nella sua parte U6 B, che e' connessa al potenziometro
speed, riceve nel suo ingresso 5V, forniti dallo zener
D4 1N751A, e va a pilotare gli LM13600. |
|
 |
|
|

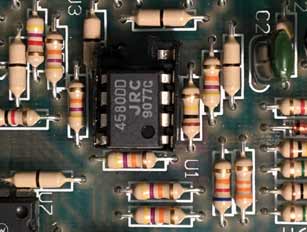

Ho controllato che dal diodo zener uscivano i 5V, dopo di che' ho cambiato LM358, e montato l'integrato nuovo su zoccolo, cosi' se in futuro dovesse danneggiarsi nuovamente, la sostituzione puo' essere fatta anche dall'utente senza saldatore. Non avevo un LM358, e d'altronde anche nel circuito era presente un KF353 invece di un LM358 per cui gli ho messo su un RC4580 che e' un compatibile pin to pin, che avevo a portata di mano, e il Dod FX20 ha ripreso a funzionare perfettamente. Nel punto in cui questo integrato e' posizionato nel circuito non fa nessuna differenza usare un LM358 o un suo equivalente.
|
|
|

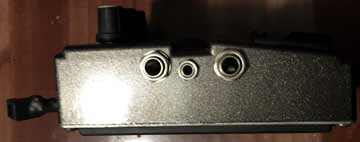

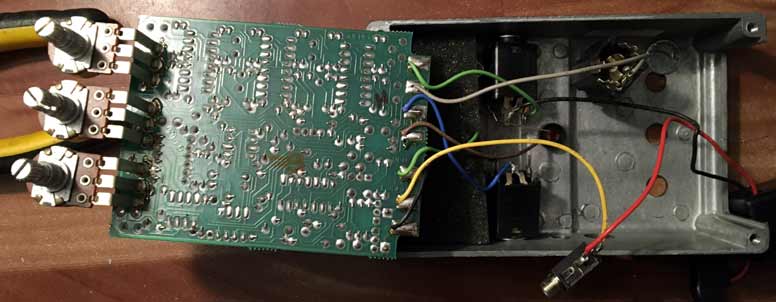

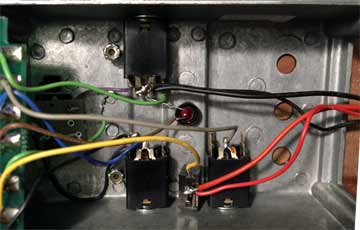

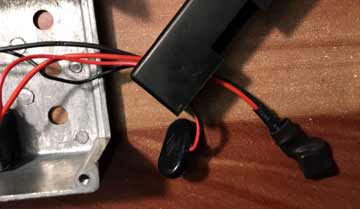

Avendo il DOD sotto mano capisco anche perche' il mio amico voleva cambiare il connettore di alimentazione esterno. Il connettore per l'alimentatore e' un mini jack mono da 3,5 mm, che ormai non e' piu' lo standard per alimentare esternamente dispositivi a batteria, per cui ho saldato lo spinottino standard Boss con il negativo al centro, facendolo uscire da dietro come richiesto dal proprietario, e senza toccare il suo jack originale, cosi' se in futuro vuol renderlo come era in origine bastera' dissaldare due fili. Dopo aver rimontato tutto ho provato per bene questo phaser DOD con la mia chitarra, e il suono e' molto bello caldo analogico, e le regolazioni molto valide. |
|

|
|
 |
|
