Mi hanno chiesto di sistemare una tastiera Roland E09 dove non funzionavano ben 27 micro switch per la selezione dei suoni e delle varie funzioni dell'arranger.

In pratica la tastiera suonava, ma senza la possibilità di cambiare i suoni, ne' di utilizzare gran parte delle funzionalità dello strumento.

Non avevo mai smontato prima una Roland E09, ma c'è sempre una prima volta !

Per evitare di danneggiare la leva del bender, mettere qualcosa per fare da spessore sotto i lati esterni della tastiera, in modo da non far toccare la leva sul piano di lavoro.

Posizionate la tastiera rivolta con la parte della leva del bender rivolta verso la vostra destra.

Per poter togliere il pannello posteriore occore svitare tutte le vite poste dietro.

Le viti sono una trentina, e di due misure molto diverse, per cui sara' semplice riavvitarle al posto giusto.

State attenti alle rondelline messe doppie, che sono solo su tre delle varie viti del pannello posteriore, in quanto occorrerà rimetterle per far si che le viti arrivino al punto giusto quando richiuderete la tastiera a lavoro eseguito.

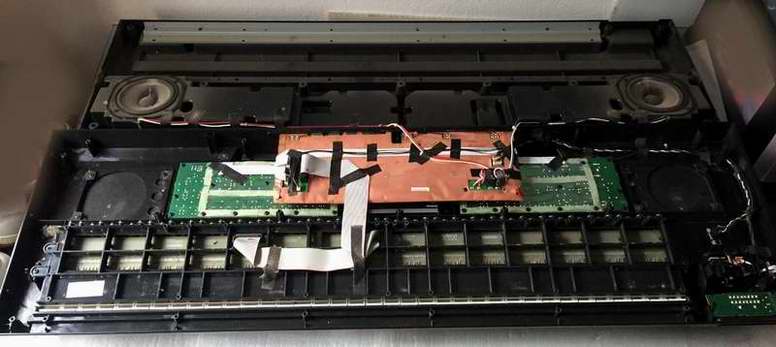

Una volta tolte tutte le viti sollevare il coperchio posteriore e ruotarlo delicatamente di 180 gradi dalla parte opposta a voi come in foto.

I fili delle casse sono abbastanza a misura ma consentono l'apertura della tastiera senza doverli dissaldare.

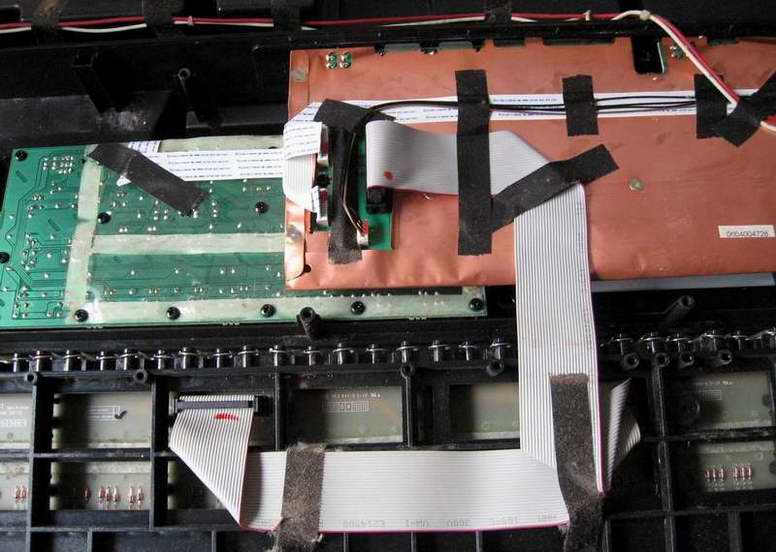

Le due schede che contengono i tasti con i micro switch delle varie funzioni del Roland E09 sono in fondo al pannello frontale, per cui per poterle smontare occorre sollevare la scheda centrale per svitare le viti e accedere alle schede con i micro switch.

Occorre smontare anche il flat cable grigio che va alla tastiera.

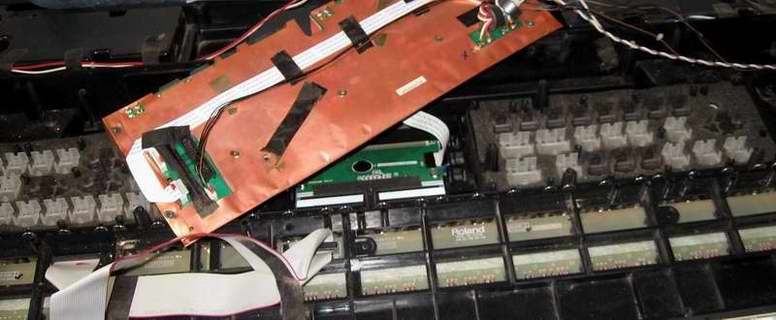

Una volta tolte le viti e i cavetti, con delicatezza sollevare leggermente la scheda centrale.

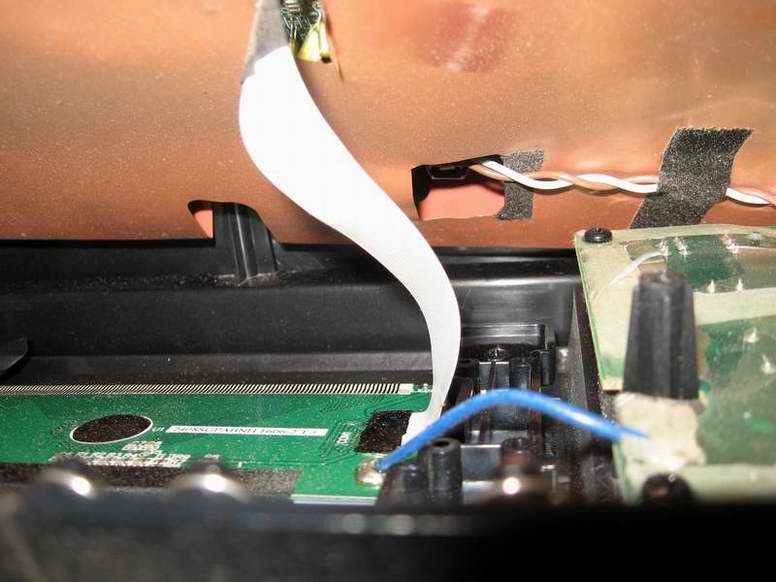

A questo punto mi accorgo che purtroppo sotto la scheda centrale, che e' la scheda madre del Roland E09 c'è un flat cable che collega la scheda madre con il display.

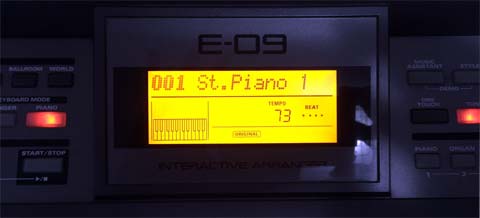

La struttura in plastica sulla scocca frontale dove alloggia il display e' incollata, in piu' toccare il display che funziona benissimo non è mai una cosa saggia, ha tantissimi contatti e puo' danneggiarsi facilmente perdendo qualche segmento.

Essendo un unathorized Roland repair service center :), non ho pezzi di ricambio, per cui decido di non avventurarmi in strade pericolose.

Non ho staccato il cavo flat che collega il display alla scheda principale.

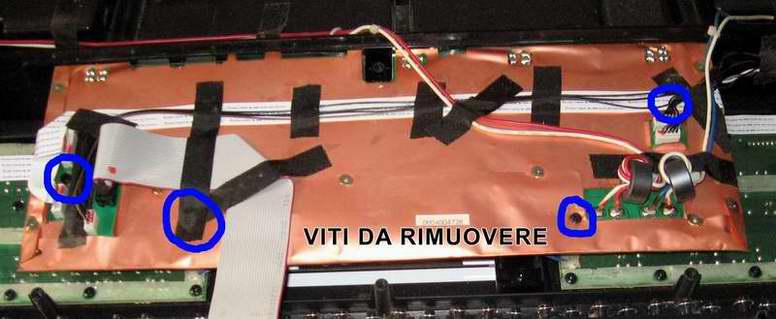

Con pazienza, spostando la scheda madre di quel pò che permette il cavo che va al display, son riuscito a trovare la posizione in cui le viti erano accessibili per poter essere svitate.

Agire molto delicatamente.

Con il mio saldatore da elettronica ( la saldatura e' molto grande e va su tutta la pista della massa ) e con il poco spazio a disposizione non sono riuscito a dissaldarlo per cui ho dovuto tagliarlo e poi risaldarlo.

A questo punto dopo aver tolto tutte le viti dalla scheda e il filo che va verso il display, prendere la scheda e sollevarla delicatamente.

Sicuramente qualche pulsante restera' attaccato alla scheda, altri invece sul fondo del pannello.

Rimettete tutti i bottoni in plastica nei loro fori sul pannello.

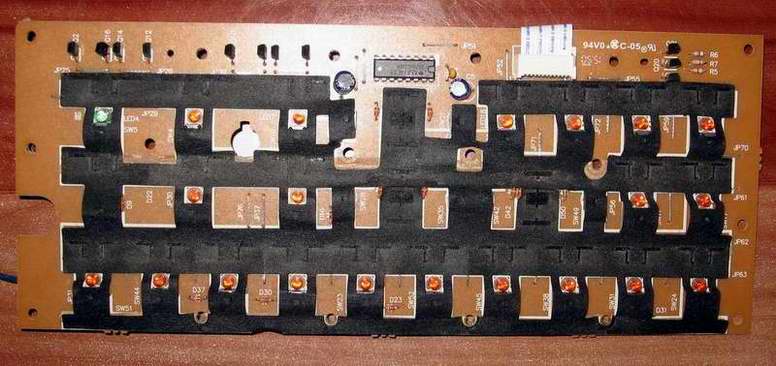

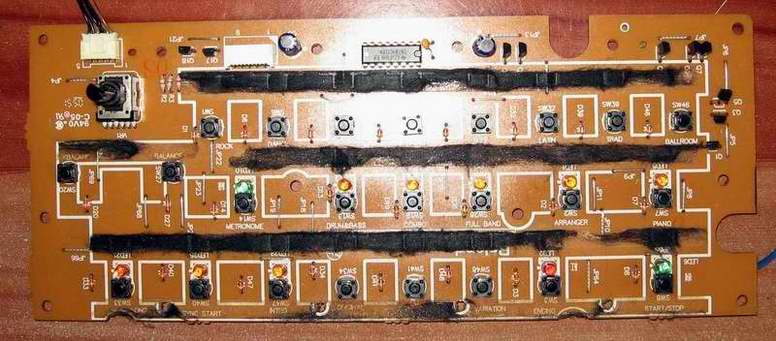

A questo punto occorre pulire dalla scheda i microswitch ossidati, quelli non funzionanti (o tutti), con un prodotto spray per pulire i contatti.

Non e' possibile testare il funzionamento dei microswitch a tastiera aperta.

Per cui per essere sicuri che una volta rimontato tutto i microswitch fanno il loro lavoro, verificate con il tester se il micro switch chiude il contatto quando viene premuto.

Se non lo chiude, continuate a pulire il contatto con lo spray e premere ripetutamente il pulsantino per far penetrare meglio dentro il liquido pulisci contatti.

Verificate con il tester e pulite fino a quando il contatto viene chiuso premendo il pulsante del micro switch.

In casi estremi per la pulizia dei micro switch uso il WD40 o similari, che non e' proprio un prodotto da elettronica ma se necessario e' un toccasana.

A questo punto conviene risaldare i cavi di massa che vanno dal display sulla scheda, e isolate le saldature.

Riposizionare le plastiche trasparenti di protezione sulle schede e con le opportune manovre sulla scheda centrale riavvitare le viti.

Nella scheda di destra dove c'è il potenziometro è un pò più difficile da rimontare il cavo flat.

La cosa più semplice sarebbe stato smontare il cavo flat che percorre tutta la scheda madre per poterlo inserire nella scheda di destra prima di posizionarla nella sede della tastiera.

In questa Roland E09 il flat cable in questione era completamente incollato sopra la scheda centrale.

Ho provato a rimuoverlo ma era abbastanza incollato.

Per paura di romperlo non l'ho scollato, ho montato la scheda senza il flat cable inserito, e sono riuscito ad infilarlo facilmente nella scheda dopo averla rimontata nella sua sede.

Riposizionare la scheda madre al centro della tastiera e procedere al rimontaggio delle 4 viti che la sostengono.

Ricollegare tutti i cavi come erano in origine, fermare i cavi con nastro isolante ricollegare i flat cables.

Riposizionare il coperchio e riavvitare.

Il mio intervento di pulizia è riuscito al 100%, tutti i micro switch han ripreso a funzionare perfettamente.

Buona suonata !
